昨天分享了《干貨分享:佳木斯EBZ200A煤礦巷道掘進機鏟板部圖解(續一)》一文,今天小編為大家?guī)?lái)第三節,關于EBZ200A掘進機第一運輸機的構造等技術圖解。

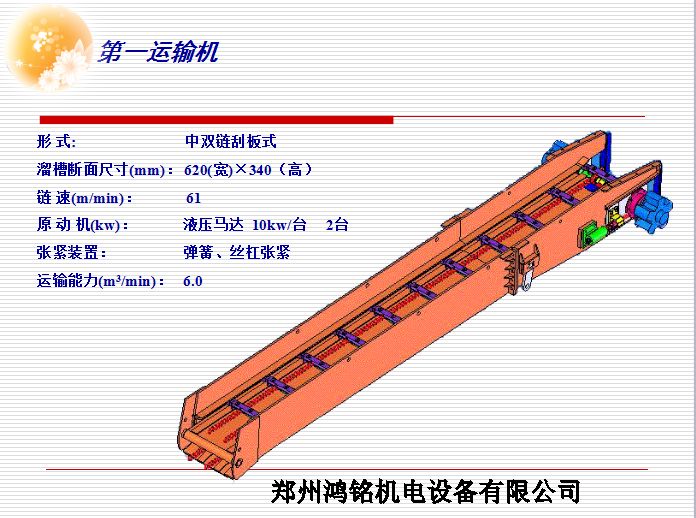

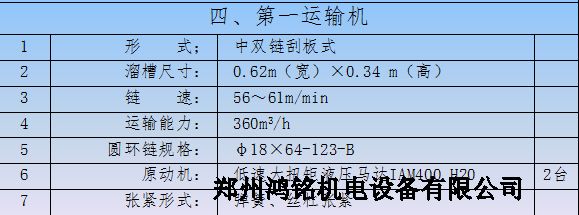

一、第一運輸機

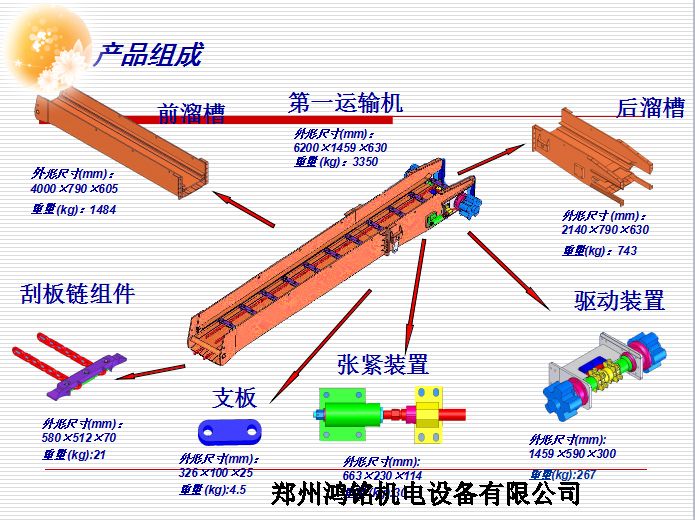

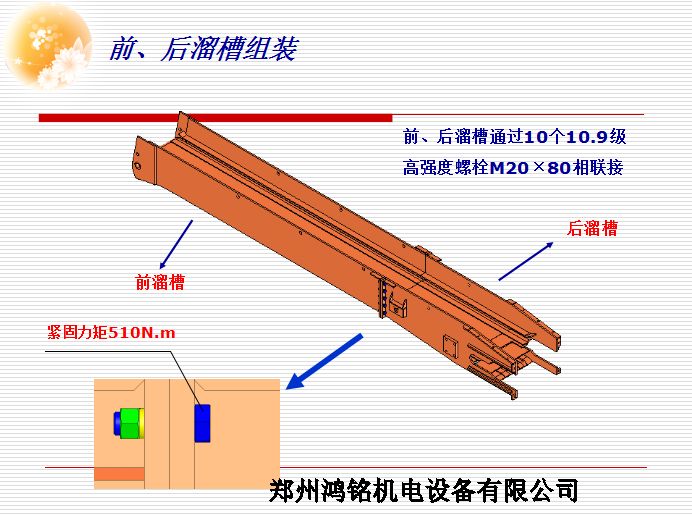

第一運輸機位于機體中部,中雙鏈刮板式運輸機。運輸機分前溜槽、后溜槽。前、后溜槽用M20高強度螺栓聯接,運輸機前端通過銷軸鏟板相連,后端通過鉸接支板安裝在后支承上。
二個液壓馬達直接驅動鏈輪,帶動刮板鏈組實現物料運輸。張緊裝置采用絲杠加彈簧緩沖的結構,對刮板鏈的松緊程度進行調整。
